När växelriktarbaserade förnybara energikällor tränger undan synkron produktion, minskar nättrögheten och kortslutningsstyrkan. Synkronkondensatorer har gått från ett nischalternativ till en obligatorisk tillgång för reaktiv effektkompensation och tröghetsstöd. Ändå är varje kondensor fortfarande en roterande maskin, och dess lager är den enskilt vanligaste orsaken till oplanerade avbrott.
Misslyckandemönstret är ofta brutalt. En enhet som klarat fabriksacceptanstestning kan förstöra ett Babbitt-fodrat journallager inom några timmar efter första synkroniseringen. Två mekanismer dominerar tidiga misslyckanden: smörjmedelsnedbrytning som kollapsar den hydrodynamiska filmen och axelspänning som elektriskt eroderar lagerbeklädnaden. Ingen av dem dyker upp i ett standardvibrationslarm förrän skadan är framskriden.
Detta är viktigt eftersom ett lager inte är en katalogvara. Det är ett tribologiskt system som definieras av belastning, hastighet, oljeviskositet, isoleringsstrategi och termisk miljö. Att behandla den som en standarddel är den snabbaste vägen till ett tvångsavbrott.
Typisk konsekvensprofil: lager misslyckas med att lösa ut enheten på mindre än 30 sekunder, utbytestid på 6 till 20 veckor och förlorat reaktivt stöd under den högsta efterfrågan.
Synkronkondensatorer skiljer sig från vanliga motorer i rotormassa, kontinuerlig höghastighetsdrift och närvaron av en stark axiell magnetisk dragkraft. Dessa faktorer dikterar lagerarkitekturen.

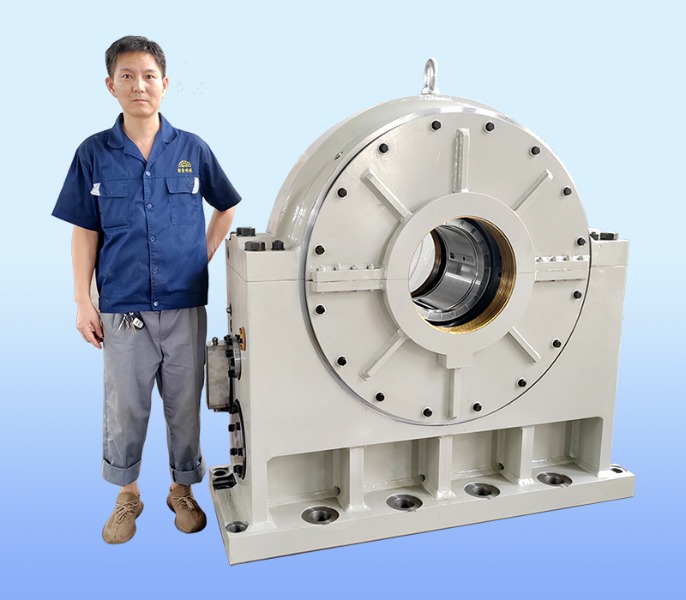

Nästan alla horisontella synkronkondensatorer använder hydrodynamiska axellager. Den roterande axeln drar olja in i en konvergerande kil, vilket skapar en tryckfilm som separerar metall från metall. Denna design tolererar den tunga rotorvikten och det radiella magnetiska draget som skulle krossa ett rullande element.
Nyckelparametrar inkluderar axeltappsdiameter, längd-till-diameter-förhållande, spelrum, oljetillförseltryck och Babbitt-tjocklek. Ett typiskt kondensorlager arbetar med en filmtjocklek mätt i tiotals mikrometer. Förlust av den filmen under bara några sekunder ger direkt kontakt och snabba skador på fodret.
Vertikala synkrona kondensorer förlitar sig på ett axiallager för att bära hela rotorvikten plus den nedåtgående magnetiska dragningen. Ett axiallager med tiltdyna är standard eftersom det självjusterar belastning och hastighet. Fel på axiallager är vanligtvis katastrofalt och omedelbart.
Kritiska axiallagerspecifikationer inkluderar antal dynor, dynans geometri, specifik belastning i megapascal, oljeflödeshastighet och temperaturökning över dynan. Ett vanligt konstruktionsfel är att underdimensionera axiallagret för det faktiska magnetiska draget, som är högst vid full excitation.
Axelspänningen är den avgörande skillnaden mellan kondensorlager och vanliga motorlager. Asymmetriska magnetiska kretsar och statisk excitation inducerar en spänning längs axeln. Om den spänningen laddas ur genom lagret, tömmer den Babbitten och förstör oljefilmen lokalt.
Begränsning inkluderar isolerade lagerhus, axeljordningsborstar och keramiskt belagda lagerskålar. Isolationsresistansen hos lagerhuset måste verifieras vid idrifttagning och periodvis därefter.
Aktiva magnetiska lager är under utveckling för kondensorapplikationer eftersom de eliminerar olja och slitage. De kräver dock kontinuerlig kraft, komplex styrning och reservlandningslager. Under överskådlig framtid förblir mainstream ett pålitligt oljefilmslager med korrekt isolering.
Diagnos börjar med felsignaturen. Tre orsaker står för de flesta förtida misslyckanden.
Olja oxiderar, absorberar fukt och samlar upp partiklar. Viskositeten glider, filmen tunnas ut och Babbitt börjar gropar. I ett fältfall visade ett kondensorlager allvarlig kraterbildning efter bara 400 drifttimmar eftersom oljan hade förorenats med vatten under lagringen. Lagret var inte utslitet. Den hade blivit kemiskt attackerad.
Diagnostiska indikatorer inkluderar förändring av oljans viskositet, ökat syratal, vattenhalt över 200 ppm och närvaron av koppar- eller tennpartiklar i oljeanalys.
Elektrisk erosion ger ett distinkt mönster: frostad, gropad eller bågmärkt Babbitt, ofta koncentrerad i en periferisk zon. Skadmönstret kan användas för att beräkna axelspänningens svårighetsgrad. Ett lager som visar flera små kratrar upplever återkommande urladdningar. Ett lager med ett enda stort eroderat område tyder på en ihållande axelström.
Kopplingsförskjutning, mjuk fot och termisk tillväxtmissanpassning omfördelar belastningen över lagerytan. Ena kanten av dynan bär mycket mer belastning än vad som är designat. Oljefilmen kollapsar lokalt, temperaturen stiger och Babbitt-utmattningssprickor uppstår. Vibrationsspektra visar förhöjda synkrona övertoner och ibland halvfrekvent virvel.
| Felläge | Primär signatur | Typisk tid att misslyckas |
|---|---|---|
| Smörjmedelsnedbrytning | Oljeanalys, temperaturhöjning | Dagar till veckor |
| Erosion av axelspänning | Pitted Babbitt, axelspänningsavläsning | Timmar till dagar |
| Felinriktning | Vibrationsövertoner, plattans temperaturspridning | Veckor till månader |
Det är här teknik möter upphandling. Målet är inte den lägsta köpeskillingen. Det är den lägsta livscykelkostnaden.
Babbitt-fodrade lager förblir standard för kondensortapp- och trycktillämpningar. De bäddar in partiklar, anpassar sig till axelns geometri och tolererar mindre snedställning. Deras svaghet är låg utmattningshållfasthet vid hög temperatur.
Alternativa material inkluderar koppar-blylegeringar och polymerfodrade lager. Kopparbly ger högre utmattningsmotstånd men kräver hårdare axeltappar och bättre filtrering. Polymerfoder motstår elektrisk erosion men har lägre belastningskapacitet. Valet beror på belastning, hastighet och om axelspänningen är helt kontrollerad.
Globala leveranskällor inkluderar etablerade lagertillverkningskluster i Kina, Indien och Europa. När du utvärderar leverantörer av synkrona kondensorlager, bekräfta om de kan producera från ritningar eller kräver ett prov. Specialtillverkning är vanligt för kondensorlager eftersom standardiserade storlekar sällan matchar.
| Lagertyp | Standard ledtid | Anpassad ledtid | MOQ-referens |
|---|---|---|---|
| Babbitt journallager | 4 till 6 veckor | 8 till 12 veckor | 1 till 2 stycken |
| Axiallager för tippdyna | 6 till 8 veckor | 10 till 16 veckor | 1 st |
| Isolerat lagerhus | 8 till 10 veckor | 12 till 20 veckor | 1 st |
Ett lager som kostar 30 procent mindre men går sönder två år tidigare kan kosta tio gånger sitt pris i förlorat reaktivt stöd och nödlogistik. Utvärdera leverantörer på dokumentation, materialspårbarhet, dimensionella inspektionsrapporter och tidigare erfarenhet av kondensor.
Lagrets livslängd bestäms vid idrifttagning och bevaras genom disciplinerad drift.
Övervaka lagermetalltemperatur, oljeutloppstemperatur och vibrationshastighet. En stigning på 5 grader Celsius över baslinjen vid konstant belastning motiverar utredning. En plötslig ökning av synkrona vibrationer indikerar filminstabilitet eller felinriktning.
Vätekylda, luftkylda och vattenkylda kondensorer ställer något olika lagerkrav. Vätekylda enheter kräver strikt oljetätning för att förhindra gasinträngning. Vattenkylda enheter kan utsättas för högre fuktexponering. Luftkylda enheter är mer toleranta men kräver fortfarande korrekt oljeviskositet för omgivningsförhållanden. Förvara minst en komplett axellagersats och en axiallagersats per enhet.
De tre främsta orsakerna är nedbrytning av smörjmedel som kollapsar den hydrodynamiska filmen, axelspänning som elektriskt eroderar Babbitt-fodret och felinriktning som överbelastas en del av lagret. Mindre vanliga orsaker är förorening av främmande partiklar och otillräcklig oljetillförsel.
Det finns inget fast intervall. Bytet är tillståndsbaserat. Inspektera lagren vid varje större avbrott. Byt ut när Babbitt visar gropar, sprickor, erosion eller när spelrummet överskrider tillverkarens gräns. Med bra oljeunderhåll och axelspänningskontroll kan lagren hålla tio år eller mer.
Anpassade journallager kräver vanligtvis 8 till 12 veckor från ritningsgodkännande. Anpassade axiallager kräver 10 till 16 veckor. Isolerade hus kan ta 12 till 20 veckor. Standardstorlekar skickas inom 4 till 8 veckor. Bekräfta alltid ledtiden skriftligen innan du gör en inköpsorder.
Mät axelspänningen direkt med en borste och oscilloskop. Inspektera Babbitt för ett frostat eller gropigt utseende koncentrerat i en zon. Om lagerhusets isolationsmotstånd är lågt, flyter sannolikt axelström genom lagret.
Nej. Kondensorlager är designade för högre rotormassa, kontinuerlig höghastighetsdrift, stark axiell magnetisk dragkraft och axelspänningsisolering. Ett standardmotorlager kommer att gå sönder i förtid i denna tjänst.
Kostnaden för att välja fel synkront kondensorlager är inte lagerpriset. Det är det påtvingade avbrottet, nödflygfrakten, det förlorade reaktiva stödet och risken för nätstabiliteten under det exakta ögonblicket som systemet behöver det mest.
Om du skaffar lager för en vätekyld, luftkyld eller vattenkyld kondensor, begär ett tekniskt datablad och offert mot din specifika maskinritning. Bekräfta materialkvalitet, isoleringsklass, dimensionsrapport och ledtid innan du förbinder dig.
