Kompressorns tipplagerlager

Kompressorns tipplagerlager Detaljer

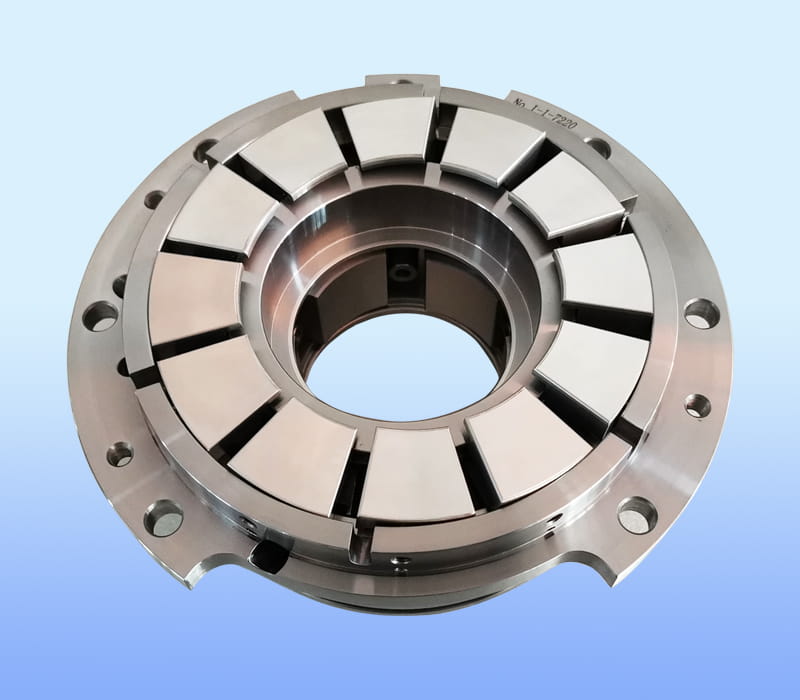

Detta är ett tapplager av typen med tippdynor som består av ett antal (vanligtvis fem eller fyra) bågformade tappplattor som hålls kvar i ett ringformigt skal och tillhörande ändplattor. Lagret kommer att acceptera radiell belastning i alla riktningar och är särskilt användbart under hög hastighet, lätt belastningsförhållanden där lagerinstabilitet kan uppstå med andra typer av axellager.
Flera bastyper tillverkas, alla baserade på samma tappdynor. Skillnaderna i dessa bastyper ligger i husets säteskonfiguration och huruvida en tryckyta är inbyggd.
De radiella kuddarna är konstruerade så att de är fria att luta i hålet i skalet. Denna åtgärd hjälper till att generera den hydrodynamiska oljefilmen vid varje dyna och är grundläggande för de inneboende stabilitetsegenskaperna hos denna typ av lager.
Lagerspel och förspänning är nyckelparametrar som påverkar lagerprestanda, det har stor inverkan på prestandan för lagereffektförlust, oljefilmstemperatur och tjocklek, smörjoljeflöde, styvhet och dämpningsparametrar, och så vidare. Lagrets spelrum och förspänning var svaret på förhållandet mellan rotordiameter, kudddiameter och lagermontering.
Det rimliga lagerspelet är relaterat till hastigheten, för att standardkuddarna ska kunna användas för rotorer med olika hastighet, vanligtvis för att justera lagerspelet genom att ändra rotordiametern. Detta grundläggande hålsystem gör att lager i standardserier kan vara lämpliga för olika arbetsförhållanden. Våra lager är utbytbara med waukesha-lager, kingsbury-lager, atlas-lager, IHI-lager.

Användning: Mellan-, höghastighets- och medelstora, tunga maskiner, såsom kompressorer, växellådor, turbiner och pumpar.etc.
