Tecken på skador i kullager som du inte bör ignorera

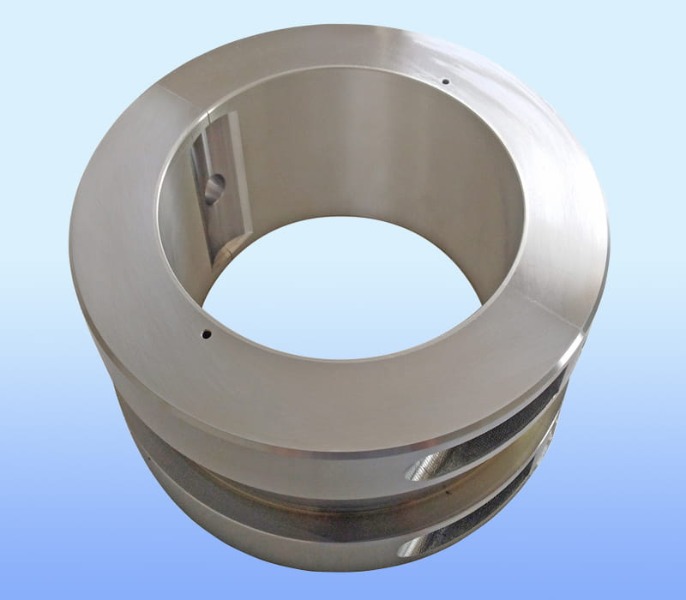

Kullager är kritiska komponenter i höghastighetsroterande maskiner såsom ångturbiner, gaskompressorer och stora elmotorer. Deras förmåga att ge stabila rotordynamiska prestanda och hantera felinställning gör dem oumbärliga i modern industri. Men, precis som alla precisionskomponenter, är kullager känsliga för skador med tiden. Att ignorera tidiga varningsskyltar kan katastrofala utrustningsfel, oplanerade driftstopp och kostsamma reparationer.

Förstå verksamhetsprincipen

Innan du identifierar skadelägen är det användbart att komma ihåg hur kullager för kullager fungerar. Varje dyna svänger oberoende, vilket tillåter bildandet av en hydrodynamisk kil oavsett lastriktning eller axelhastighet. Denna design minimerar korskopplad styvhet och eliminerar praktiskt taget instabilitet i oljevirveln. Men själva komplexiteten som ger dem prestanda introducerar också flera felmekanismer. Det är viktigt att inse skillnaden mellan normala slitagemönster och kritiska skador.

Visuella och fysiska tecken på slitage

Den tillgängliga diagnostiska metoden förblir visuell inspektion under planerat underhåll. Vid undersökning av kullager kräver flera fysiska tecken omedelbar uppmärksamhet.

Avvikelser i dynans yta

Babbittskiktet (vit metall) på dynans yta är försvarslinjen. Någon av följande anomalier indikerar progressiv skada:

Bland dessa är sprickbildning och smetning särskilt farliga eftersom de fortplantar sig snabbt under fortsatt drift. En enskild dyna med kraftig utsmettning kan överföra skräp till intilliggande dynor, vilket orsakar kaskadfel.

Pivot- och stödskada

Kullager förlitar sig på fri svängningsrörelse. Om svängtappen (kul-och-hylsa eller cylindrisk typ) visar tillplattadhet, brinelling eller korrosion, kan dynan inte riktas in ordentligt. En dyna som har fastnat förlorar sin hydrodynamiska fördel, vilket orsakar ojämn lastfördelning och lokal överhettning. Inspektera pivotpunkter för:

• Fördjupningsmärken från upprepade stötar
• Förlust av ursprunglig krökning
• Missfärgning från friktionsuppvärmning
• Alla tecken på frätande korrosion (rödbrunt pulver)

Termiska tecken upptäckts under drift

Många skademekanismer i kullager har sitt ursprung i termiska anomalier. Moderna tillståndsövervakningssystem kan fånga dessa tecken innan synliga skador uppstår.

Ovanlig temperaturspridning för dynan

I ett friskt lager arbetar alla kuddar inom ett nära temperaturområde under konstant belastning. En enkel dyna som visar en temperatur 5–8°C över sina grannar tyder på antingen en lokal överbelastning eller en framkallande tork. Omvänt kan en kylare som är kylare än andra laddas ur på grund av felinriktning eller pivotfasthet. Spela in temperaturtrender snarare än absoluta värden – en gradvis höjning av en dyna under veckor föregår ofta fel.

Snabba temperaturfluktuationer

Om dynans temperaturer svänger med mer än ±3°C inom några minuter utan belastningsändringar, misstänker du att oljefilmen är instabil eller börjar fladdra. Detta är särskilt vanligt i lätt belastade kullager där kuddarna kan "rassla" mot svängtappen. Om den lämnas oadresserad leder detta till slitage på pivoten och eventuellt förlust av dynans position.

Värmekartläggning av lagerhus

Att använda värmebilder på lagerhus kan avslöja hot spots. Även om viss värmealstring är normal, indikerar en lokal varm zon i linje med en dyna överdriven friktion på den dynan. Jämför termiska mönster över identiska lager – asymmetrisk uppvärmning är en pålitlig röd flagga.

Vibrationssignaturer för lagerskador på tiltdyna

Vibrationsanalys är utan tvekan det kraftfulla verktyget för att upptäcka tidiga skador i kullager utan att avbryta produktionen. Specifika frekvensmönster motsvarar distinkta fellägen.

Subsynkron aktivitet

En av de främsta fördelarna med kullager är deras motstånd mot oljevirvling. Om du observerar en kraftig vibrationskomponent vid 0,4–0,48× körhastighet, är det inte den klassiska oljevirveln men kan indikera:

• Padfladder på grund av otillräcklig förspänning
• Lös pivot passning tillåter pad hop
• Lagerröjningsproblem

Ihållande subsynkrona vibrationer över 0,1 tum/sekund topphastighet garanterar inspektion. Avfärda det inte som "normalt" för den här lagertypen – friska kullager för lutningsdynor arbetar med mycket låg subsynkron energi.

Synkrona och harmoniska toppar

Stigande vibrationer på 1× löphastighet kan bero på skador på dynans yta som skapar en lokaliserad hög punkt. Till exempel kan en liten babbitt-överläggsspricka orsaka en gnidning en gång per varv varje gång skaftet passerar den pad. På liknande sätt uppträder 2× eller 3× övertoner när oljefilmen blir olinjär på grund av förslitning av dynan eller vridskador.

Högfrekvent bursting

Slumpmässiga, högfrekventa vibrationsskurar (ofta över 1000 Hz) tyder på intermittent metall-till-metall-kontakt. Detta är vanligt i kullager med kraftig babbittförlust där stålstödet kommer i kontakt med axeln. Sådana signaler missas ofta om vibrationssystemet endast är inställt på total amplitudtrend.

Resultat från smörjmedelsanalys

Oljeanalys ger indirekta men kraftfulla bevis på internt slitage. Begränsa inte testning till partikelantal – målspecifika indikatorer för kullager.

Babbitt partiklar

Tenn, koppar och antimon är de primära elementen i tennbaserad babbitt. En plötslig ökning av dessa metaller, särskilt i partiklar större än 10 mikron, indikerar aktivt padslitage. Jämför mot baslinjevärden; en fördubbling över 100 timmars drift är betydande. Observera att babbitt-partiklar är mjuka och ofta visas som platta, silverfärgade flingor under ett mikroskop.

Oxidation och lack

Värmerelaterad nedbrytning av smörjmedlet ger lack och slam. Tiltande kuddslager med otillräckligt flöde eller för stort kuddspel genererar lokala heta punkter som oxiderar närliggande olja. Höga membranlappkolorimetrivärden (MPC) (>20) eller närvaron av bruna avlagringar på kallare ytor tyder på avancerad termisk nöd. Lack kan också göra att kuddar fastnar, vilket skapar en återkopplingsslinga som accelererar skadan.

Vatten- och partikelförorening

Vatten över 500 ppm minskar dramatiskt oljefilmens lastbärande kapacitet, vilket påskyndar babbitt-tröttheten. Samtidigt bäddas hårda partiklar (kiseldioxid från tätningar, järn från andra komponenter) in i dynans yta, vilket skapar kontraproduktiva utsprång som sliter på skaftet. Rutinferrografi kan skilja mellan skärslitage (skarpa kanter) och glidande slitage (rundade partiklar).

Driftsparametern ändrar som signalerar skada

Ibland uppenbarar sig skador i kullager med skiftningar i maskinens beteende snarare än direkta mätningar.

Ökat startmoment

Om maskinen kräver ett vridmoment som är högre än normalt under uppstart eller utrullning, misstänker du att dynan störs. En svullen kudde (på grund av babbitt-krypning) eller en gripen pivot kan skapa drag. Jämför aktuell startström eller vridmoment med historiska data – en ökning på 15 % är en realistisk tröskel för undersökning.

Ändrad oljeutloppstemperatur

Under konstant belastning och hastighet bibehåller ett sundt lager en konstant oljeutloppstemperatur. En gradvis ökning med 3–5°C utan förändringar i omgivning eller belastning tyder på stigande friktion inuti lagret. Detta är särskilt anmärkningsvärt i kullager med förlorad babbittyta, eftersom de återstående kuddarna bär mer belastning.

Ovanliga brusmönster

Erfarna operatörer kan upptäcka skador genom ljud. Klicka eller knacka ljud vid axelrotationsfrekvens indikerar en dyna som är lös på sin pivot. Ett skrapande eller gnuggande ljud under långsam rullning (svängande redskap) pekar på direkt metall-till-metall-kontakt. Ultraljudsmikrofoner kan utöka mänsklig hörsel för att upptäcka högfrekvent gnidning som föregår hörbara ljud med veckor.

Sammanfattning av kritiska skadeindikatorer

För snabb referens konsoliderar följande tabell de brådskande tecken som kräver omedelbar avstängning och inspektion av kullager.

Proaktiva åtgärder för att förhindra katastrofala misslyckanden

Även om det är avgörande att känna igen tecken på skador, förlänger lagrets livslängd att förhindra dem. Implementera följande rutiner för kullager:

• Behåll oljans renhet till ISO 16/13/10 eller bättre.
• Verifiera dynans förspänning och spel under varje översyn.
• Använd termisk avbildning varje kvartal för att fastställa baslinjemönster.
• Trend vibrationsdata veckovis snarare än månadsvis.
• Överskrid aldrig lagrets specifika belastningsklass, speciellt under transienta operationer.

Slutsats

Kullager är mycket tillförlitliga när de hålls inom designparametrar, men de är inte immuna mot skador. De diskuterade tecknen – visuella slitagemärken, termiska anomalier, vibrationsmönster, smörjmedelsbyten och driftsförändringar – bildar en komplett diagnostisk ram. Att ignorera en enskild indikator inbjuder till progressiv försämring. Omvänt tillåter snabb igenkänning riktade insatser, vilket sparar veckors stilleståndstid och undviker katastrofala rotorskador. För alla anläggningar som använder höghastighetsturbomaskiner är det inte valfritt att utbilda personal för att känna igen dessa tidiga tecken på skador i kullager för kullager – det är viktigt för en utmärkt drift.
