Varför är lagerval kritiskt i kompressorer?

Inom roterande maskiner är det få komponenter som bär så mycket ansvar – bokstavligen och funktionellt – som lagret. När diskussionen begränsas till kompressorer, multipliceras betydelsen av denna till synes lilla del exponentiellt. En kompressor omvandlar mekanisk energi till vätskeenergi, ofta under högt tryck, förhöjda temperaturer och ihållande driftcykler. I hjärtat av denna process ligger kompressorlager , ett precisionselement som dikterar inte bara rotationsfrihet utan även inriktning, vibrationskontroll och utmattningslivslängd. Att välja fel lager inbjuder inte bara till för tidigt slitage; det riskerar katastrofala fel, oplanerade driftstopp och säkerhetsrisker. Att förstå varför val av lager är avgörande i kompressorer är alltså inte en teknisk finhet – det är en operativ nödvändighet.

Den grundläggande rollen för lager i kompressorer

Innan man analyserar urvalskriterier måste man förstå vad ett lager åstadkommer inuti en kompressor. Som enklast stödjer ett lager en roterande axel samtidigt som friktionen minimeras. Men inom en kompressor ökar kraven. Axeln bär pumphjul, rotorer eller spiralelement som komprimerar gas eller ånga. Dessa komponenter genererar radiella och axiella krafter, ibland samtidigt. Ett kompressorlager måste därför klara:

• Radiella belastningar (vinkelrätt mot axeln)
• Trycklaster (parallellt med axeln)
• Felinriktning från termisk expansion eller tillverkningstoleranser
• Höga rotationshastigheter (från hundratals till tiotusentals RPM)
• Varierande smörjförhållanden (oljefylld, oljefri eller kylmedelssmord)

Utan ett korrekt valt lager ökar friktionen, värmen byggs upp och spelet förskjuts. I oljefria kompressorer förstoras utmaningen eftersom lagren måste fungera utan traditionella smörjmedelsfilmer. I köldmediekompressorer blir kemisk kompatibilitet med köldmedier och oljor avgörande. Därför påverkar valet av ett kompressorlager direkt energieffektivitet, ljudnivåer, vibrationssignatur och översynsintervall.

Nyckelkonsekvenser av dåligt val av lager

När ingenjörer förbiser lagervalsnyanser uppstår flera fellägen. Var och en medför distinkta operativa och ekonomiska påföljder.

Utöver dessa diskreta misslyckanden försämrar dåligt urval den volymetriska effektiviteten. När ett lager tillåter överdrivet radiellt utlopp vidgas kompressionsgapet, vilket tillåter internt gasläckage. En kompressor som en gång levererat nominellt flöde kan förlora 5–15 % kapacitet tyst, maskerad av andra underhållsvariabler. På liknande sätt ändrar axiellt spel bortom specifikationen rotorns position i förhållande till fasta voluter eller ändplattor, vilket modifierar kompressionsförhållandet dynamiskt. Dessa subtila prestandaförluster ackumuleras till betydande energislöseri under månader.

Belastningsegenskaper definierar lagerarkitektur

Varje kompressor arbetar under en specifik belastningsprofil. Kolvkompressorer producerar högt pulserande belastningar eftersom varje kolvslag skapar vridmomentvariationer. Scroll- och skruvkompressorer levererar jämnare, men fortfarande cykliskt varierande, belastningar på grund av intermittenta kompressionskammare. Centrifugalkompressorer, däremot, utsätter konstanta radiella belastningar med hög hastighet men också betydande dragkraft från tryckskillnader över pumphjul.

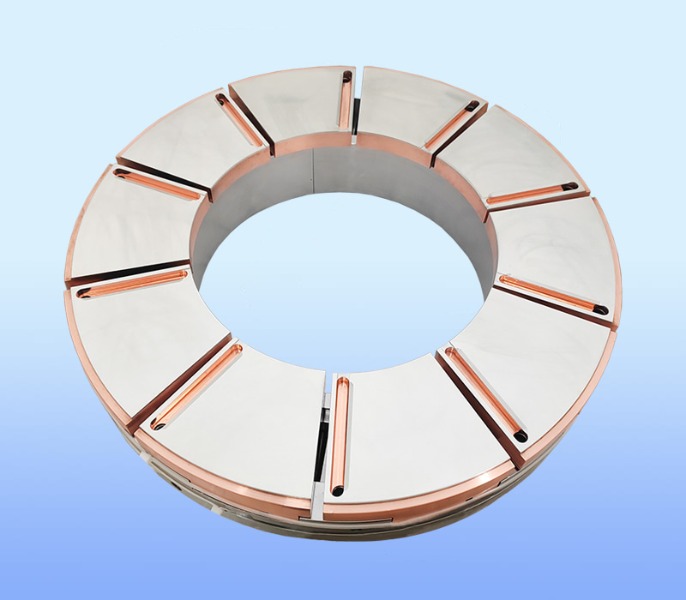

För fram- och återgående applikationer måste kompressorlagret tåla stötbelastningar. Rulllager med tjockare rullelement eller specialiserade stålsorter blir nödvändiga. I skruvkompressorer genererar parade rotorer både radiella och axiella krafter; sålunda är vinkelkontaktkullager eller koniska rullager vanliga. Centrifugalmaskiner använder ofta tipplager för radiellt stöd och dubbelverkande axiallager för axiell styrning. Att välja en lagertyp som inte överensstämmer med belastningsnaturen – till exempel att använda spårkullager i en miljö med hög chock – kommer att påskynda bucklor i löpbanan och mikroskavning.

Hastighets- och temperaturbegränsningar

Hastighet handlar inte bara om RPM-betyg. Det involverar lagrets begränsande hastighetsfaktor, som beror på smörjmedlets viskositet, hållarens design och värmeavledningskapacitet. Höghastighetskompressorer, som de som används i turboexpander-kompressorenheter, kräver precisionslager med lättviktsburar (fenolharts, PEEK eller mässing). Standard stansade stålburar kan deformeras under centrifugalkraft, vilket orsakar burinstabilitet och efterföljande rullskev.

Temperaturen lägger på ett annat filter. Kompression värmer gas; värmen migrerar till axlar och lager. Ett kompressorlager som arbetar vid 120°C kontinuerligt kräver ett annat internt spel (C3 eller C4) än ett som arbetar vid 70°C. Att ignorera termisk expansion riskerar att kärva lager när axeln expanderar mer än huset. Omvänt leder för stort spelrum i en kallgående kompressor till överdrivna vibrationer och dålig lastfördelning. Dessutom försämrar höga temperaturer standardfetter och minskar oljefilmtjockleken. För kompressorer som använder kolväteköldmedier måste lagermaterial motstå kemiska angrepp från sura biprodukter som genereras under drift vid hög temperatur.

Smörjstrategi och lagerkompatibilitet

Smörjning är livsnerven i alla rullande eller glidande lager. I kompressorer har smörjmedlet dubbla roller: kylning och tätning. Oljeöversvämmade skruvkompressorer cirkulerar stora volymer olja som för bort kompressionsvärme och tätar rotorspel. Oljan smörjer även kompressorns lager. Men samma olja kan innehålla partikelformigt skräp från rotorkontakt eller åldringsnedbrytning. Lager i dessa miljöer behöver ökad skräptolerans – alltså modifierad inre geometri eller härdade löpbanor.

Oljefria kompressorer eliminerar olja från kompressionskammaren men kräver fortfarande lagersmörjning. Ofta separeras fettsmorda lager från kompressionszonen via tätningar eller magnetiska kopplingar. Här måste valet av kompressorlager ta hänsyn till eftersmörjningsintervall, fettlivslängd vid drifttemperatur och motstånd mot processgasinträngning om tätningar försämras. För köldmediekompressorer är lagersmörjmedlet en blandning av köldmedium och olja. Blandningar med låg viskositet kräver lager med speciell ytfinish eller beläggning (t.ex. DLC eller fosfat) för att förhindra metall-till-metall-kontakt under start eller övergående förhållanden.

Tabellen nedan sammanfattar smörjningsbaserade urvalsöverväganden:

Kostnaden för att ignorera lagerlivsberäkningar

Lagertillverkare tillhandahåller standardiserade livslängdsberäkningar (L10, L10h) baserat på dynamisk belastning och ekvivalent belastning. Men många kompressorfel uppstår genom att tillämpa dessa klassificeringar utan systemjusteringar. Ett kompressorlager kan uppleva varierande belastningar på grund av sugtrycksfluktuationer, utloppspulseringar eller tillfällig vätskestopp. Direkt tillämpning av steady-state livsformler underskattar faktisk trötthet. Dessutom förutsätter livslängdsberäkningar ren smörjning och uppriktning – förhållanden som sällan upprätthålls vid fältarbete.

Smart val inkluderar säkerhetsfaktorer: 2x till 3x den livslängd som krävs för kritiska kompressorer, särskilt i kontinuerliga processindustrier (raffinering, kemiska anläggningar, gasöverföring). Dessutom är livslängdsjusteringar för kontaminering (med livsmodifieringsfaktorer a2 och a3 enligt ISO 281) väsentliga. Att välja ett lager enbart utifrån grundläggande belastning utan att ta hänsyn till driftsviskositetsförhållande (κ) och föroreningsnivå (ηc) leder till för tidigt fel som tekniker ofta feldiagnostiserar som problem med oljekvaliteten.

Vibrationer, brus och systemstabilitet

Lager påverkar kompressorns akustik och mekaniska stabilitet. Löst inre spel gör att axeln kan kretsa inom lagerspelet, vilket genererar subsynkrona vibrationer. I höghastighets centrifugalkompressorer kan denna omloppsrörelse utlösa rotordynamisk instabilitet, vilket orsakar vätskeinducerad virvel eller pisk. Dessa fenomen skadar tätningar, pumphjul och lager samtidigt. Omvänt ökar överdriven förspänning i vinkelkontaktlager styvheten men minskar dämpningen, vilket överför mer högfrekventa vibrationer till huset och anslutna rör.

För kolvkompressorer måste kompressorlagret klara av alternerande belastningar utan för stort radiellt spel, annars orsakar kolvsidobelastningar cylinderslitage. Variable-speed drives (VSD) komplicerar saken ytterligare. Lagren måste arbeta över ett varvtalsområde och undvika naturliga frekvenser för axellagersystemet. Ett lager som fungerar tyst vid 1500 RPM kan ge resonans vid 2400 RPM, vilket påskyndar slitaget på buren. Därför involverar valet inte bara statiska lastvärden utan också egenvärdesanalys av det sammansatta rotorlagersystemet.

Underhållsstrategi och tillgänglighet

Inget lager varar för evigt. Men urvalet dikterar hur och när utbyte sker. Vissa kompressorkonstruktioner placerar lager i delade hus, vilket möjliggör inspektion utan större demontering. Andra – särskilt kompressorer med integrerad växel – kräver fullständig rivning för att ersätta ett enda kompressorlager. I sådana fall kan valet av lager med beprövad livslängd (t.ex. keramiska hybridkullager) motivera högre initialkostnad på grund av undviken stilleståndstid.

Förutsägande underhållsmetoder – vibrationsanalys, övervakning av oljerester, termografi – allt beror på lagerfelslägen. Genom att välja lager med känd felförlopp (t.ex. gradvis sprickbildning mot plötslig burfraktur) kan operatörer planera ingrepp. Katastrofala fellägen är oacceptabla i kompressorer som betjänar sterila farmaceutiska luft- eller raffinaderiinstrumentluftsystem, där plötslig avstängning äventyrar produktion eller säkerhet. Således inkluderar val av lager att välja fellägesegenskaper, inte bara last- och hastighetskapacitet.

Slutsats: Urval som strategiskt beslut

Val av lager i kompressorer kan inte vara en eftertanke. Det är ett strategiskt beslut som påverkar energiförbrukning, tillförlitlighet, underhållsfrekvens och totala ägandekostnader. Kompressorlagret sitter i skärningspunkten mellan mekaniska belastningar, termiska förhållanden, smörjkemi och driftdynamik. En oöverensstämmelse i någon parameter försämrar prestandan; oöverensstämmelse i två eller flera garantifel.

Ingenjörer och underhållsproffs måste gå längre än generiska lagerkataloger. De måste analysera belastningsspektra, termiska transienter, föroreningskällor och åtkomstbegränsningar. De måste beräkna inte bara L10-livslängden utan även smörjmedlets livslängd, föroreningsjustering och vibrationströsklar. När det görs på rätt sätt, fungerar det valda lagret tyst, effektivt och förutsägbart i flera år. När det görs dåligt blir lagret den svagaste länken – och kompressorer har helt enkelt inte råd med svaga länkar.
