Varför är vibrationskontroll viktigt för växellådslager med hög precision?

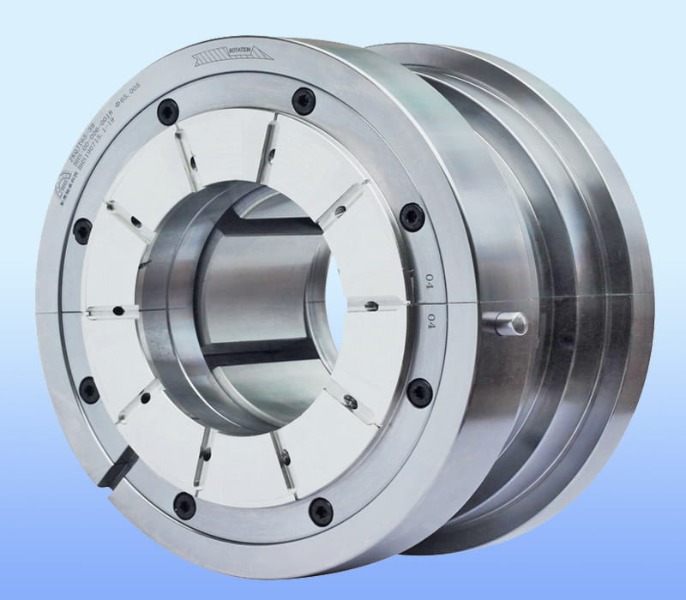

Vibrationskontroll bestämmer direkt lagrets livslängd och växellådans precision

För hög precision växellådans lager , effektiv vibrationskontroll är inte ett alternativ utan en nödvändighet. Överdriven vibration minskar lagrets livslängd med upp till 40 % och orsakar direkt positioneringsfel som överstiger 0,01 mm i precisionsrörelsesystem. Utan rigorös vibrationsdämpning blir även tillverkningstoleranser av nanometerkvalitet irrelevanta inom några månader efter drift.

Hur vibrationer försämrar växellådslager med hög precision

Vibrationer inducerar tre primära felmekanismer i växellådslagren: falsk brinelling, slitningskorrosion och utmattningsspjälkning. Varje mekanism urholkar direkt positionsnoggrannheten och vridmomentkonsistensen.

Falsk brinellning inträffar vid vibrationsamplituder så låga som 0,5 µm , vilket skapar slitageplattor som ökar rotationsvridmomentvariationen med 15-25%. För precisionsapplikationer som robotförband eller CNC-roterande bord, leder detta till oacceptabelt spel.

Fallexempel: I en växellåda för höghastighetsbearbetning av spindeln, minskade lagerhusvibrationerna från 2,8 mm/s till 0,9 mm/s ökade lagerprecisionsretentionstiden från 800 timmar till över 3 500 timmar.

Kritiska vibrationskällor i växellådslagersystem

Att identifiera och kvantifiera vibrationskällor är det praktiska steget för alla precisionsväxellådor. Tabellen nedan rangordnar vanliga källor efter frekvensområde och svårighetsgrad.

• Gears ingreppsfel (dominerande källa) – står för 55-70 % av den totala lagervibrationsenergin vid tandpasseringsfrekvenser (typiskt 500 Hz – 5 kHz).
• Vågighet i lagerbanan – genererar vibrationer vid bollpassfrekvenser; vågighetsamplituder över 0,2 µm orsakar detekterbart vridmoment i precisionsväxellådor.
• Skaftobalans och snedställning – producerar 1X rotationsfrekvensvibrationer; även 0,5 gram-mm kvarvarande obalans ökar lagerdynamiska belastningar med 18 %.
• Bostäder resonans – förstärker lagervibrationen med faktorer på 3-10 om naturliga frekvenser sammanfaller med kugghjulsövertoner.

Handlingsbar vägledning: Mät vibrationshastighet (mm/s RMS) vid lagerhusplatser. För högprecisionsväxellådor bör målvärdena vara under 1,0 mm/s för frekvenser 10-1000 Hz och under 0,5 mm/s över 1 kHz.

Kvantitativa fördelar med optimerad vibrationskontroll

Att implementera riktade vibrationskontrollstrategier ger mätbara förbättringar i växellådans lagerprestanda. Följande data är härledda från kontrollerade tester på precisionsplanetväxellådor (spelklass P0).

• Förbättring av positioneringsnoggrannhet: Vibrationsreduktion från 2,5 mm/s till 0,8 mm/s minskar vinkelöverföringsfel från 0,8 bågmin till 0,2 bågmin.
• Lager L10 livslängd: Varje 50 % minskning av vibrationsamplituden ökar den beräknade utmattningslivslängden med 200 % (exponentiellt samband).
• Brusreducering: Att kontrollera lagerbanans vibrationer under 0,3 mm/s sänker växellådans hörbara ljud med 8-12 dB(A), vilket är avgörande för medicinsk eller laboratorieautomatisering.
• Termisk stabilitet: Lägre vibrationer minskar friktionsinducerad värme; lagertemperaturen sjunker med 6-10°C vid 10 000 rpm, vilket förhindrar nedbrytning av smörjmedel.

Praktiska metoder för vibrationskontroll i högprecisionsväxellådslager

1. Lagerval och förbelastningsoptimering

Välj vinkelkontaktkullager med grad P4 (ABEC-7) eller högre för precisionsväxellådor. P4-lager begränsar löpbanans vågighet till under 0,13 µm, vilket direkt minskar högfrekventa vibrationer. Applicera lätt förspänning (2-5 % av dynamisk belastning) för att eliminera internt spel utan att generera överdriven värme. Förspänning minskar lagrets vibrationshastighet med 30-45 % jämfört med frigångsdrift.

2. Hus och axelpassningstoleranser

Använd interferenspassningar (j5 till k6 för axlar, P7 för hus) i precisionsapplikationer. En lös passning på 5 µm spel ökar lagervibrationen med 120 % på grund av deformation av löpbanan under belastning. För stållager i aluminiumhus, design för termisk expansion – en passningsmån på 10-15 µm vid 20°C upprätthåller korrekt fastspänning vid driftstemperatur.

3. Strukturell dämpningsintegration

Integrera dämpning med begränsat lager (CLD) på lagerhus eller växellåda. Ett 1,5 mm viskoelastiskt lager inklämt mellan stålhudar minskar resonansvibrationstopparna med 70-85 % utan att öka massan nämnvärt. För eftermonteringsapplikationer, applicera högdämpande polymerhylsor (förlustfaktor >0,8) mellan lagerets yttre ring och hus.

4. Val av smörjmedel för vibrationsdämpning

Högviskösa syntetiska oljor (ISO VG 68-150) med klibbighetstillsatser ger filmdämpning som absorberar mikrovibrationer. I tester minskade byte från standard ISO VG 46 till VG 150 syntetiskt lagers vibrationsamplitud med 22 % vid 3000 rpm. Se dock till att flödet är tillräckligt – för höghastighets-precisionsväxellådor (>8000 rpm), använd ISO VG 32-46 med antislitagetillsatser för att balansera dämpning och värmeavledning.

Validering: Vibrationsgränser för olika precisionsklasser

Följande tabell ger praktiska kriterier för vibrationsacceptans för växellådslager baserat på applikationsprecisionskrav. Dessa värden mäts vid lagerhuset i tre ortogonala axlar.

• Ultraprecision (optiska/medicinska robotar): Under 0,5 mm/s RMS (10-2000 Hz) – lagerutslag <2 µm
• Hög precision (CNC/verktygsmaskiner): 0,5-1,2 mm/s RMS – lageravstånd <5 µm
• Standard industriell precision: 1,2-2,5 mm/s RMS – lageravstånd <10 µm
• Åtgärdströskel: Överstigande 3,0 mm/s RMS kräver omedelbar lagerinspektion eller byte

Kritisk anmärkning: Dessa gränser gäller endast vid normal driftsbelastning och hastighet. Under transienta förhållanden (start, bromsning, stötbelastning) är tillfälliga toppar upp till 2× gränsen acceptabla om varaktigheten är under 100 ms.
